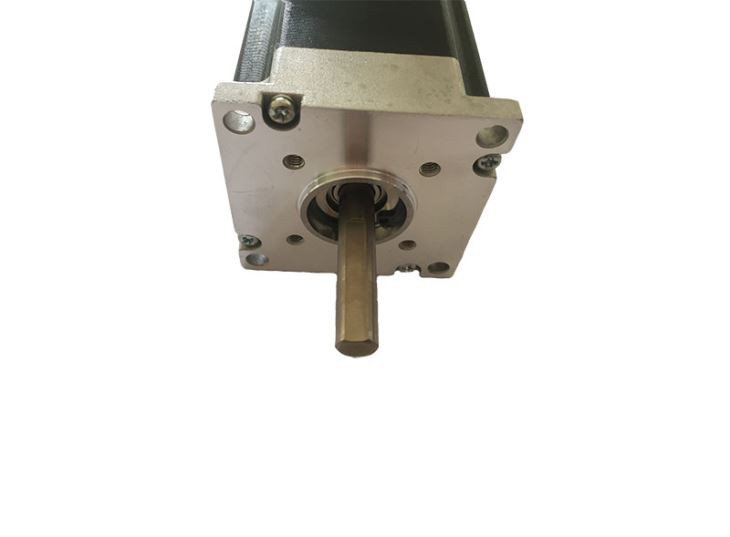

Keseluruhan produk: ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
IV57-485-XX siri servo motor tanpa brushless merupakan motor servo brushless terkini teknologi ECON yang menyokong komunikasi modbus RS485.Ia mengamalkan teknologi pemprosesan digital 32-bit DSP terkini, teknologi kawalan vektor canggih memacu motor dengan pemanasan yang rendah, bunyi rendah dan lebih lancar. Itu menawarkan prestasi yang sangat baik untuk pelbagai saiz aplikasi yang bersesuaian boleh menjimatkan banyak ruang untuk pemasangan, dan meningkatkan keupayaan anti-gangguan. Komunikasi RS485 Modbus standard boleh menyokong seratus motor bekerja pada masa yang sama, yang sangat penyelesaian yang berdaya saing untuk pelbagai jenis aplikasi
Ciri Sorotan : ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
² Teknologi DSP 32bit terkini
² Input kuasa adalah 15VDC-50VDC, input yang disyorkan ialah 36VDC
² Output semasa berterusan ialah 8A, arus puncak ialah 24A (toleransi over-load maju)
² Ia menyokong mod kawalan denyut / kelajuan / tork
² Mengamalkan teknologi kawalan vektor lanjutan
² Komunikasi RS485 Modbus standard
² Max baudrate yang disokong adalah 100KHZ.
² Pergerakan licin dan bunyi tambahan yang rendah, tindak balas yang cepat, tidak ada kelewatan dan masa penyelesaian sifar
² Tiada kehilangan langkah; tidak memburu; tiada overshooting
Aplikasi Produk: ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
Untuk pelbagai peralatan dan instrumen automasi bersaiz kecil dan sederhana, seperti: AGV, pintu masuk pintar, mesin ukiran, mesin menandakan, mesin pemotong, laser Phototypesetting, mesin penghala, plotter, alat mesin CNC, peralatan pemasangan automatik, mesin layan diri . Para pengguna boleh mendapatkan kesan khas dari bunyi kecil, aplikasi peralatan berkelajuan tinggi.
Parameter Produk : ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
Spesifikasi Motor
Definisi | Model |
Poland |
Tork (NM) |
Kuasa (W) |
Motor servo tanpa brushless bersepadu | IV57-485-10 | 6 | 0.31NM | 100W |
IV57-485-14 | 6 | 0.44 | 140W | |
IV57-485-18 | 6 | 0.63 | 200W |
Spesifikasi Elektrik
Penerangan | IV57-485-XX | |||
Min | Tipikal | Maks | Unit | |
Keluaran Semasa (puncak) | 0.1 | - | 8.0 | A |
Voltan Input ( DC ) | 15 | 36 | 50 | VDC |
Input Input Isyarat Kawalan Semasa | 6 | 10 | 16 | mA |
Voltan Isyarat Kawalan | 4.5 | 5 | 28 | Vdc |
Kadar baud komunikasi | 10 | 38.4- | 100 | KHZ |
Lebar denyut aras tinggi | 1.5 | - | - | uS |
Ketepatan kedudukan | - | ± 1 | - | nadi |
Ketepatan kelajuan | ± 2 | rpm | ||
ACC maksima (tanpa beban) | - | 100 | - | rpm / ms |
Penentangan Penebat | 100 | MΩ | ||
Sambungan Produk : ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
IV57-485-18 mempunyai 2 penyambung: penyambung untuk sambungan isyarat kawalan, penyambung untuk kuasa dan sambungan motor.
Fungsi Pin | Butiran |
PUL + | INSEFECTIVE DUE TO COMMUNICATION WITH RS485 Modbus |
PUL- | |
DIR + | |
DIR- | |
ENA + | Dayakan isyarat: Isyarat ini digunakan untuk membolehkan / melumpuhkan Drive. Tahap tinggi (isyarat kawalan NPN, isyarat kawalan PNP dan berbeza adalah sebaliknya, iaitu tahap Rendah untuk membolehkan.) Untuk membolehkan Drive dan tahap rendah untuk melumpuhkan Drive. Biasanya dibiarkan UNCONNECTED (diaktifkan) |
ENA- | |
ALM + | OC single -end output, tarik pada voltan ialah 5-24vdc, dan arus keluaran maksimum adalah 100MA |
ALM- | |
T + | Pelabuhan komunikasi RS485 |
T- |
Rajah rajah masa isyarat kawalan.
Pin | Definisi | Penerangan |
1 | + VDC | 15-50VDC, 36VDC disyorkan, meninggalkan bilik untuk turun naik voltan dan EMF belakang. |
2 | GND |
Voltan bekalan kuasa antara peruntukan kerja biasa, IV57-485-XXmotors yang terbaik untuk menggunakan bekalan kuasa DC yang tidak dikawal, juga boleh menggunakan penapisan jambatan step-down + penerus jambatan + penapis kapasitor. Bagaimanapun, berhati-hati bahawa nilai puncak riak voltan yang diperbetulkan tidak melebihi voltan maksimum yang ditentukan. Adalah disyorkan bahawa pengguna menggunakan voltan DC lebih rendah daripada voltan maksimum untuk membekalkan kuasa dan mengelakkan turun naik grid kuasa di luar voltan pemacu kerja.
Jika anda menggunakan bekalan kuasa bertukar yang dikawal selia, sedar bahawa julat arus keluaran bekalan kuasa beralih perlu dimaksimumkan.
Dimensi Produk: ModBus RS485 bersepadu 200W BLDC Servo Motor Drive
Model | Panjang badan motor ( Unit : mm ) | Panjang memandu ( Unit : mm ) | Jumlah panjang ( Unit : mm ) |
IV57-485-09 | 76 | 30.2 | 106.2 |
IV57-485-13 | 96 | 30.2 | 126.2 |
IV57-485-18 | 116 | 30.2 | 146.2 |
※ Mengesyorkan pemasangan sisi, kesan penyejukan yang lebih baik, apabila dimensi pemasangan reka bentuk, pertimbangkan saiz terminal dan pendawaian!
