Nema23 EtherCAT Bersepadu IP65 Gelung Tertutup Motor Stepper Dan Pemacu

Parameter

IEC57

Arus keluaran (nilai puncak)

A (nilai puncak), arus penahanan minimum lalai ialah 3.0A (nilai puncak), iaitu peratusan arus penahanan ialah 50%. Arus bertambah atau berkurang dengan perubahan beban atau kelajuan. Jika peratusan arus pegangan ditetapkan kepada 60%, arus pegangan minimum ialah 3.6A (nilai puncak). Peratusan semasa pegangan boleh dibaca, diubah suai dan disimpan melalui bas ECAT. Dicadangkan tidak melebihi 75%. Jika pemanasan motor perlu dikurangkan, peratusan pegangan semasa dicadangkan untuk ditetapkan kepada 30-40%. Arus siap sedia lalai ialah 1.5A (puncak), iaitu 25% daripada arus siap sedia, yang dibaca, diubah suai dan disimpan pada bas ECAT seperti peratusan semasa penahanan. Arus siap sedia ialah arus apabila motor tidak beroperasi, dan ia adalah sifar jika pemotongan didayakan.

Motor yang sepadan

Asas, konfigurasi standard 1N M dan 2.5N. M, 3.0NM boleh dipesan

voltan bekalan

DC 20~75Vdc, mampu menahan voltan 100Vdc secara dalaman, dan bekalan kuasa 24Vdc dan 36V DC disyorkan.

Bilangan talian pengekod

Talian, lalai 1000 talian, pemacu dalaman kepada pengekod frekuensi empat kali, pengekod lalai dengan isyarat Z, pengekod isyarat Z kembali kepada fungsi sifar, pilihan 17 bit, 23 bit berbilang bulatan pengekod nilai mutlak.

Dimensi (L * W * H mm)

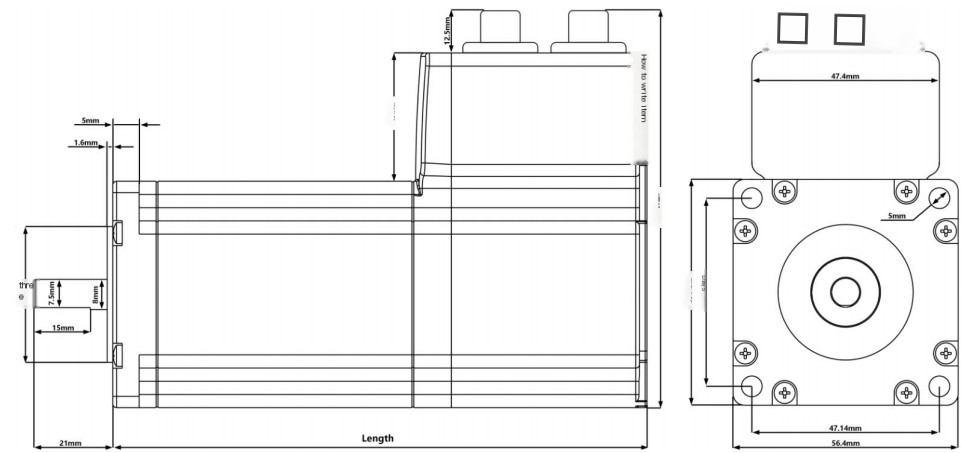

Rujuk lukisan motor

berat badan

2-3Kg

Isyarat masukan

Input asal, had hadapan, had negatif, tangkapan nadi, kuar

isyarat keluaran

Output kawalan brek (boleh ditetapkan sebagai output isyarat di tempat dengan bas), output penggera

Fungsi penggera

Arus lebih, voltan lampau, voltan terkurang, pengekod di luar toleransi, dsb

Perisian penyahpepijatan

TQK Motion, perisian penyahpepijatan komputer atas port ECAT ringkas, yang boleh membaca, menetapkan dan menyimpan parameter pemacu

Persekitaran perkhidmatan

majlis

Ia tidak boleh diletakkan berhampiran peralatan panas yang lain. Habuk, kabus minyak, gas menghakis, tempat yang mempunyai kelembapan tinggi dan getaran kuat hendaklah dielakkan. Gas mudah terbakar dan habuk konduktif adalah dilarang;

Suhu perkhidmatan

-10~50 darjah darjah (suhu operasi yang lebih rendah boleh disesuaikan)

Jimat suhu

-20 darjah ~65 darjah

kelembapan

RH~90%

getaran

Hz/0.15mm

pasang

Pemasangan menegak atau mendatar

Gred perlindungan

IP65, hanya kalis percikan, tidak berfungsi di dalam air. Jika bekerja di dalam air diperlukan, IP68 hendaklah disesuaikan
