Ciri-ciri Produk

●Teknologi DSP 32 Bit Baharu

●Getaran rendah, hingar rendah, operasi lancar

●Fungsi penapisan resolusi tinggi terbina dalam dan lancar

●Fungsi tetapan parameter automatik

●Kawalan arus boleh ubah sangat mengurangkan penjanaan haba motor.

●Pembahagian arus automatik pada pegun

●Ia boleh memacu 42 motor pijak dua fasa gelung tertutup

● Pengasingan fotoelektrik input isyarat satu hujung (denyutan, arah dan daya)

●Kekerapan tindak balas impuls sehingga 500KHz (lalai kilang 200KHz)

●Arus adalah gelung tertutup sebagai beban

●julat tetapan subbahagian 200-51200, subbahagian yang lebih tinggi boleh menyesuaikan

●Ia mempunyai fungsi perlindungan overvoltage, undervoltage dan overcurrent.

Parameter Produk

Spesifikasi Elektrik
Parameter	IC42
Parameter	Min	tipikal	Maks	Unit
Arus keluaran[PK]	0.5	-	2.5	A
Voltan bekalan	15	24	32	Vdc
Kawal arus input isyarat	6	10	16	mA
Kawalan tahap antara muka isyarat	-	5	-	Vdc
Masa min nadi lebar aras tinggi	1.5			kami
Kekerapan nadi langkah	0	-	200	KHz
Rintangan pengasingan	100	-	-	MΩ
Perlindungan lebihan voltan Voltan	35	-	-	Vdc

Gambarajah Produk

Tetapan Pecah Bahagian Produk

Tetapan subbahagian
Nadi/Rev	S1	S2	S3	S4
Lalai	pada	pada	pada	pada
800	dimatikan	pada	pada	pada
1600	pada	dimatikan	pada	pada
3200	dimatikan	dimatikan	pada	pada
6400	pada	pada	dimatikan	pada
12800	dimatikan	pada	dimatikan	pada
25600	pada	dimatikan	dimatikan	pada
51200	dimatikan	dimatikan	dimatikan	pada
1000	pada	pada	pada	dimatikan
2000	dimatikan	pada	pada	dimatikan
4000	pada	dimatikan	pada	dimatikan
5000	dimatikan	dimatikan	pada	dimatikan
8000	pada	pada	dimatikan	dimatikan
10000	dimatikan	pada	dimatikan	dimatikan
20000	pada	dimatikan	dimatikan	dimatikan
40000	dimatikan	dimatikan	dimatikan	dimatikan

Tetapan Fungsi Produk

Tetapan Fungsi
Orientasi awal motor
Arah	SW5	Teguran
CCW	HIDUP	Berlawanan arah jam
CW	DIMATIKAN	ikut arah jam
Tetapan mod kawalan memandu
Mod Kawalan	SW6	Teguran
FOC	DIMATIKAN	Kawalan gelung tertutup vektor (putaran skru)
PM	HIDUP	Kawalan gelung tertutup sudut kuasa (putaran tali pinggang)

Dimensi Mekanikal(UNIT:mm)

Nota: Ini adalah pemacu pada dimensi motor, kerana kita boleh memilih motor servo nema17 tork yang berbeza untuk dipasang pada pemandu, jadi kami akan membuat lukisan penuh berdasarkan motor yang berbeza. Dan di bawah kami memberikan dua model sebagai contoh.

Cool tags: pemacu motor stepper gelung tertutup bersepadu nema17, pengilang, pembekal, kilang

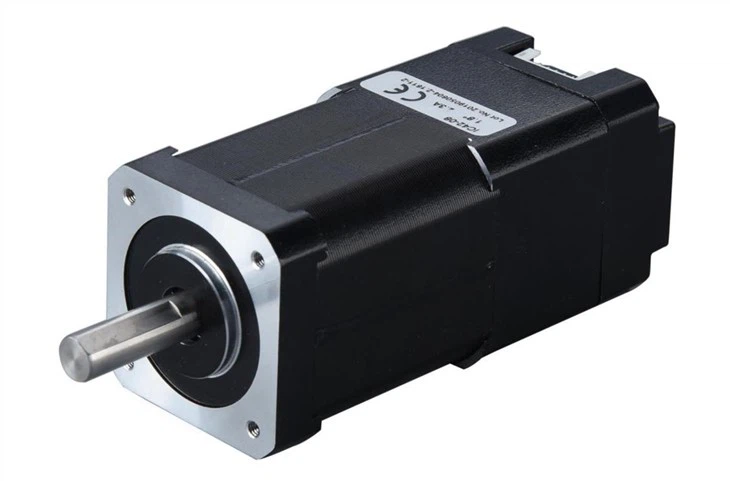

Pemacu Motor Stepper Gelung Tertutup Bersepadu Nema17
