Pengenalan Produk: pemacu motor stepper dalam voltan tinggi dengan microstep digital

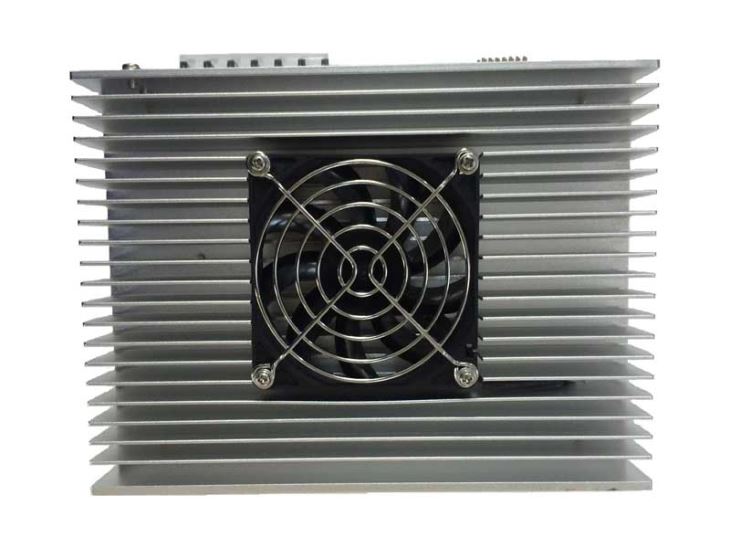

DH3722MA adalah pemacu stepper digital penuh prestasi generasi baru yang berdasarkan 32bit DSP dengan algoritma canggih. Pelbagai bekalan kuasa adalah AC110 ~ 220V. ia boleh memandu bingkai 86-130mm 3 fasa stepper motor .Ultra kebisingan yang rendah dan kelancaran tinggi pada kelajuan tengah / rendah, dan tork yang tinggi pada kelajuan tinggi, yang boleh digunakan untuk aplikasi kawalan laju yang berbeza. mengguna pakai teknologi kawalan vektor semasa yang lancar dan tepat, yang menjadikan haba rendah motor.

Ciri-ciri Produk:

● DSP 32bit generasi baru

● kelancaran yang baik, bunyi yang rendah, haba yang rendah

● pembentukan langkah mikro terbina dalam

● membina tetapan semasa

● arus terhenti boleh ditetapkan hingga 50%

● input pulse differential terpencil

● kekerapan tindak balas sehingga 300KHz

● lebihan voltan, di bawah voltan, ke atas perlindungan semasa

● menyokong mod pulse PU + DIR dan mod pulse CW / CCW

● Menyokong isyarat 5V / 24V (PU DR MF)

Aplikasi Produk:

Ia boleh digunakan dalam pelbagai jenis mesin, seperti cnc router, mesin terapung, mesin pembungkusan, pencetak 3D, mesin pelabelan, cnc penggilingan / pelarik, mesin potong laser, dan sebagainya, ciri-ciri unik menjadikannya penyelesaian yang ideal untuk aplikasi yang memerlukan bunyi rendah, getaran rendah, haba rendah dan ketepatan yang tinggi

Pemasangan Dimensi (unit: mm)

Fungsi Produk:

Tetapan Semasa

IM (A)

1.2

1.5

2.0

2.3

2.5

3.0

3.2

3.6

4.0

4.5

5.0

5.3

5.8

6.2

6.5

7.0

OFF

Mod Kerja

OFF: mod pulse PU + DIR

ON: Mod pulse CW / CCW nota: tetapkan mod selepas mematikan kuasa

D10

OFF: menerima denyutan luaran

ON: ujian diri, selepas kuasa, motor berjalan dengan 30RPM \

Tetapan Mikrostep

Pu / Rev

400

500

600

800

1000

1200

2000

3000

4000

5000

6000

10000

12000

20000

30000

60000

OFF

Penerangan Antara Muka

Nama	Fungsi	Penerangan
PWR	Cahaya kuasa	Apabila kuasa dihidupkan, lampu hijau dihidupkan
ALARM	Lebih semasa / bawah voltan / lebih voltan memaparkan cahaya	Jika pemacu ke atas semasa / di bawah voltan / lebih voltan lampu merah dihidupkan
24PU +	24Vpulse input VCC	Sambungkan ke 24V pulsa VCC (menyokong PLC 24V +)
5PU +	5V input nadi VCC	Sambungkan ke VCC nadi 5v
PU-	Pulse masukan negatif	Isyarat pulse: Dalam mod denyut nadi (denyut / arah) input ini mewakili isyarat denyut, setiap tepi jatuh aktif. Dalam mod pulse CW / CCW, 5PU dan PU- ialah input CW
24DR +	24V arahan input VCC	Sambungkan ke 24V pulsa VCC (menyokong PLC 24V +)
5DR +	5Vcection input VCC	Sambungkan ke VCC nadi 5v
DR-	Input arah negatif	Isyarat DIR: Dalam mod denyut tunggal, isyarat ini mempunyai rendah / tinggi tahap voltan, mewakili dua arah putaran motor; Dalam mod pulse CW / CCW, 5DR dan DR- adalah input CCW
24MF +	24V membolehkan input VCC	Sambungkan ke bekalan kuasa isyarat + 24V
5MF +	5V membolehkan input VCC	Sambungkan kepada bekalan kuasa isyarat + 5V
MF-	Dayakan input negatif	Isyarat isyarat: Isyarat ini digunakan untuk membolehkan / melumpuhkan pemandu. Tahap tinggi untuk membolehkan pemandu dan tahap rendah untuk melumpuhkan pemandu. Biasanya dibiarkan UNCONNECTED (diaktifkan).
RDY +	Pandu output isyarat VCC	Pandu isyarat keluaran siap, jika tidak ada kesalahan, output ini dimatikan, jika kesalahan, output adalah pada. selepas kuasa, lampu penggera akan berada pada 10ms, dan RDY + / RDY juga akan berada (10ms)
RDY-	Pandu output isyarat negatif	RDY +, output RDY- ialah 50MA, voltan max ialah 50VDC
AC	Input bekalan kuasa AC	AC110-220V, kuasa input max ialah AC240V
N	NC
U	Motor U	Motor U,
V	Motor V	Motor V
W	Motor W	Motor W

!Catatan

A: Sambungkan bekalan kuasa dengan betul, tidak boleh melebihi 240VAC

B: Sila simpan kabel denyut dari kabel motor dan kabel kuasa, sekiranya gangguan itu

C: Jika lampu penggera dihidupkan, sila semak selepas mematikan kuasa

a: pelbagai bekalan kuasa adalah 110V-220VAC atau tidak? b: adakah terdapat kawat motor pendek atau yang lain?
